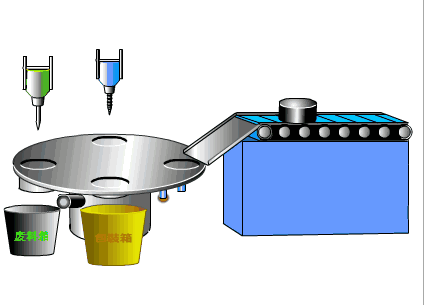

在這個自動化風起云涌的時代，PLC（可編程邏輯控制器）就像一個幕后英雄，默默支撐著工業生產的大梁。雖然PLC是工業自動化的中流砥柱。但別被它那看似復雜的外表所嚇倒，其實，掌握PLC的基礎知識，就像是拿到了一把打開工業自動化大門的金鑰匙。
今天，就讓我們一探究竟那些學PLC必須懂的基礎知識，讓你在自動化的道路上，不僅走得快，更走得穩。
PLC不只是一個簡單的控制盒，它可是包含了各種高科技元件。除了核心的CPU、存儲器和通信接口，它還配備了各種與工業現場緊密相關的接口：
輸入接口：接收來自被控設備的信號，通過光電耦合器件將這些信號傳遞給內部電路。
輸出接口：將程序的執行結果通過光電耦合器件傳遞出去，控制外部設備的動作。
一個PLC系統就像一個微型電腦，它由幾個關鍵部分組成：
CPU：PLC的大腦，指揮所有的操作，處理數據和執行程序。
存儲器：保存系統和用戶的程序與數據。
I/O接口：連接PLC與現場設備的橋梁，接受信號并輸出控制指令。
通信接口：與其他設備（如監視器、打印機）進行信息交換的窗口。
電源：為整個系統提供能源的心臟。
根據需要，PLC的輸出接口可以分為幾種類型，每種都有其獨特的特點：
晶閘管輸出型：適用于交流負載，響應速度快，適合高頻操作。
晶體管輸出型：專為直流負載設計，響應速度同樣快，適合高頻操作。
繼電器輸出型：既可以控制交流也可以控制直流負載，但速度較慢，適合低頻應用。
PLC的結構設計可以分為幾種類型，各有其優缺點：
整體式：將所有組件集中在一個機箱內，結構緊湊，適合小型應用。
模塊式：各部分分成獨立的模塊，方便擴展和維護，適合中大型系統。
疊裝式：結合整體式和模塊式的優點，靈活配置且體積小巧。
PLC的操作是按一定的時間周期進行的，這個周期稱為掃描周期。掃描周期包括以下幾個階段：
內部處理：系統自檢和內部數據處理。
通信服務：處理與其他設備的通信。
輸入處理：采集輸入信號。
程序執行：根據輸入信號執行用戶程序。
輸出處理：將執行結果輸出到控制設備。
掃描周期的長短取決于CPU的速度、硬件配置和用戶程序的復雜度。
PLC采用循環掃描的方式執行用戶程序，這包括三個主要階段：
輸入采樣：讀取所有輸入信號。
程序執行：按順序執行用戶程序。
輸出刷新：將程序的執行結果輸出到控制設備。
與傳統的繼電器控制系統相比，PLC具有以下顯著優點：
靈活性：通過編程實現控制，易于更改和擴展控制功能。
抗干擾能力：采用串行工作方式，減少了電磁干擾的影響。
速度快：PLC的觸點相當于微秒級的觸發器，遠快于機械觸點。
計時和計數功能：PLC具有高精度的定時和計數能力，是繼電器系統無法比擬的。
可靠性：PLC采用微電子技術，具有高可靠性和自檢功能，能及時發現故障。
由于PLC采用集中采樣和輸出的循環掃描方式，輸入信號只有在輸入采樣階段才能被讀入，程序的執行結果也只有在輸出刷新階段才被輸出。這種設計可能導致輸出響應的滯后。要提高I/O的響應速度，可以采用分時采樣和刷新，或使用智能化I/O接口。
選擇PLC時，需考慮以下幾個方面：
機型選擇：根據結構形式、功能要求、響應速度和可靠性等因素選擇。
容量選擇：基于I/O點數和用戶存儲容量進行選擇。
I/O模塊選擇：包括開關量和模擬量模塊的選擇，以及特殊功能模塊的需求。
電源模塊和編程器：這些輔助設備也是選擇PLC時的重要考慮因素。
PLC的工作方式包括集中采樣和集中輸出：
集中采樣：在一個掃描周期內，只在輸入采樣階段采集輸入信號，其他時間輸入端處于封鎖狀態。
集中輸出：在一個掃描周期內，只有在輸出刷新階段才更新輸出狀態，其他時間輸出狀態保持不變。
這種方式提高了系統的抗干擾能力，但也可能導致輸入/輸出的響應滯后。
PLC采用集中采樣、集中輸出和循環掃描的工作方式。其特點包括：
集中采樣：在一個掃描周期內，只在輸入采樣階段采集輸入信號。
集中輸出：在一個掃描周期內，只在輸出刷新階段更新輸出狀態。
循環掃描：PLC按照一定的順序反復執行多個操作，周而復始地運行。

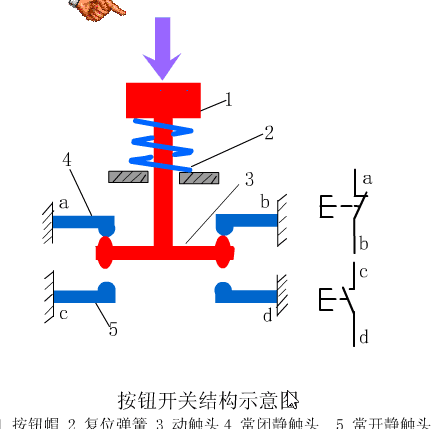

電磁接觸器由電磁機構、觸點、滅弧裝置、釋放彈簧機構、支架與底座等部分組成。其工作原理如下：
當電磁線圈通電時，產生磁場，使靜鐵心吸引銜鐵，驅動觸點動作。常閉觸點斷開，常開觸點閉合。
當線圈斷電時，電磁力消失，銜鐵在釋放彈簧的作用下回到原位，觸點恢復到原始狀態。
PLC是一種專門為工業環境設計的電子裝置，具有可編程存儲器，用于存儲和執行邏輯運算、順序控制、計時和計數等操作。它通過數字或模擬輸入輸出，控制各種類型的機械或生產過程。PLC及其外圍設備的設計旨在易于與工業控制系統集成，并且能夠靈活擴展其功能。
PLC系統和傳統的繼電接觸器系統在幾個方面存在差異：
組成器件不同：PLC使用微電子器件，而繼電器系統使用機械觸點。
觸點數量：PLC的觸點是程序化的，可以無限擴展，而繼電器的觸點數量有限。
控制方法：PLC通過軟件程序?qū)崿F(xiàn)控制，繼電器系統則依賴硬件連接。
PLC憑借其靈活性、速度和可靠性，已經成為現代工業控制系統的首選。掌握了這些基礎知識，你已經邁出了成為PLC專家的第一步。如果你對PLC還有更多的好奇和疑問，不妨深入學習，你會發現一個全新的自動化世界在等著你。
