在工業自動化的廣闊領域中，梯形圖邏輯（Ladder Logic）以其歷史悠久且直觀的特性，成為了控制機器和流程的首選編程語言。本文將深入探討梯形圖邏輯的核心概念、其在PLC控制器中的應用，以及它為何在自動化領域中始終占據著不可替代的地位。

梯形圖邏輯簡介

梯形圖邏輯起源于早期的物理繼電器邏輯，至今已有超過100年的歷史。它之所以被稱為“梯形圖”，是因?yàn)槠浣Y(jié)構類似于梯子的橫檔。盡管現代編程語言眾多，梯形圖邏輯依然因其簡單性、可靠性和易于理解的特性，在工業自動化中扮演著核心角色。

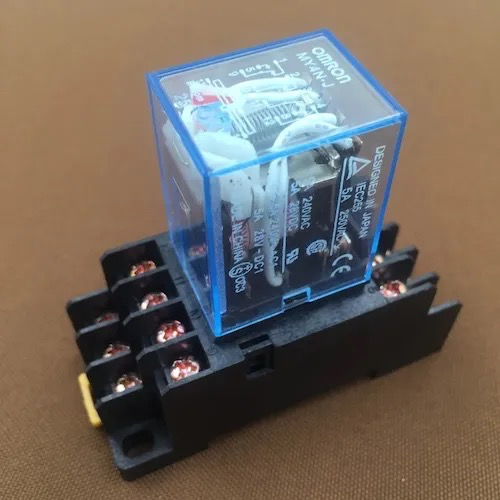

傳統繼電器

PLC與梯形圖邏輯的結合

PLC是工業自動化中的關鍵組件，它們通過執行梯形圖邏輯編寫的程序，控制著機器的每一個動作。梯形圖邏輯與PLC的結合，為工程師提供了一種直觀的方式來設計和實施控制策略，從而提高生產線的效率和可靠性。

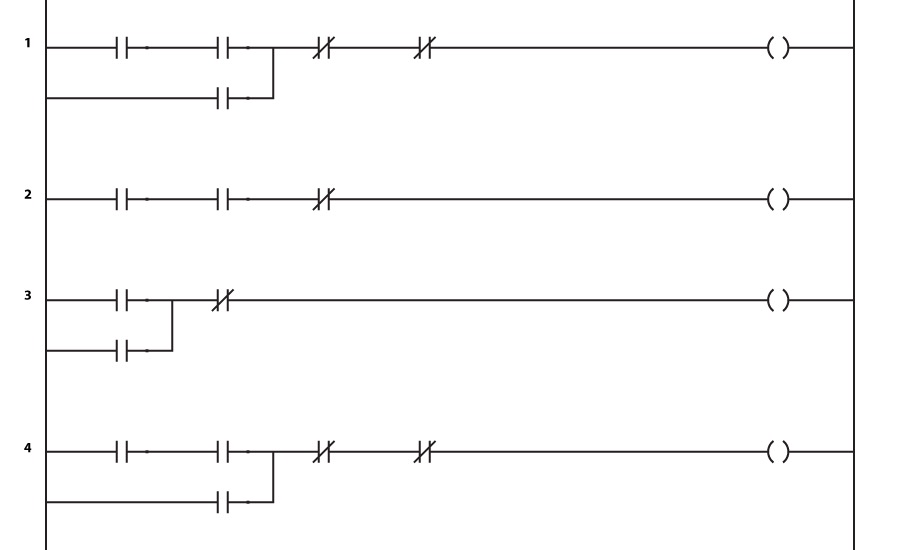

梯形圖邏輯示例

工作原理與優勢

梯形圖邏輯通過輸入（如按鈕和傳感器）和邏輯控制輸出（如電機和泵），其結構類似于繼電器邏輯圖，簡單而直觀。這種圖形化表示方法不僅易于理解，也便于修改，同時依賴于簡單的輸入輸出關系，保證了編程語言的可靠性和效率。

標準橫檔與邏輯構建

梯形圖邏輯的標準橫檔是構建復雜控制系統的基礎。每個橫檔包含啟動、停止、保持和緊急停止邏輯，這些邏輯塊的標準化有助于避免復雜的組合邏輯，簡化了程序的理解和維護。

權限邏輯的重要性

在梯形圖邏輯中，權限邏輯的清晰分離對于保護機器和人員安全至關重要。它確保了在啟動電機之前，所有必要的安全條件都已滿足。權限輸入可能包括就位的防護裝置、運行中的液壓泵、氣壓等，這些輸入的集中管理有助于避免因混淆權限和保護邏輯而導致的嚴重錯誤。

啟動與停止邏輯

啟動邏輯通常使用單次邏輯，以確保操作的安全性。而停止邏輯則更為直接，它通過中斷主橫檔來停止輸出，防止系統意外重啟。這種設計有助于在緊急情況下迅速切斷電源，保障人員和設備的安全。

保持邏輯與緊急停止

保持邏輯簡單，僅用于維持輸出狀態。緊急停止邏輯則在每個橫檔中都應存在，以確保在緊急情況下能夠迅速停止所有功能。緊急停止輸入應該能夠立即響應，以最大程度地減少潛在的風險。

數字輸入的處理

對于來自MMI或SCADA系統的數字輸入，建議使用兩個二進制存儲塊來模擬物理輸入的行為，簡化了數字輸入的處理并提高了安全性。這種方法允許數字輸入與傳統的物理輸入以相同的方式被處理，增強了邏輯的一致性和系統的安全性。

梯形圖邏輯以其清晰的結構、易于理解和修改的特性，在工業自動化領域內保持著其重要地位。通過遵循標準和最佳實踐，工程師可以確?？刂葡到y(tǒng)的長期穩定運行。

隨著技術的不斷進步，梯形圖邏輯也在不斷地適應新的挑戰，但其核心價值——簡潔性、直觀性和可靠性——將永遠是工業自動化領域的寶貴財富。
